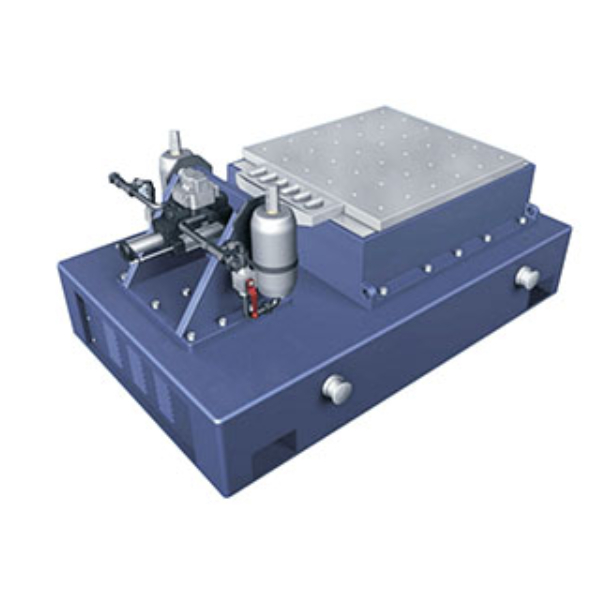

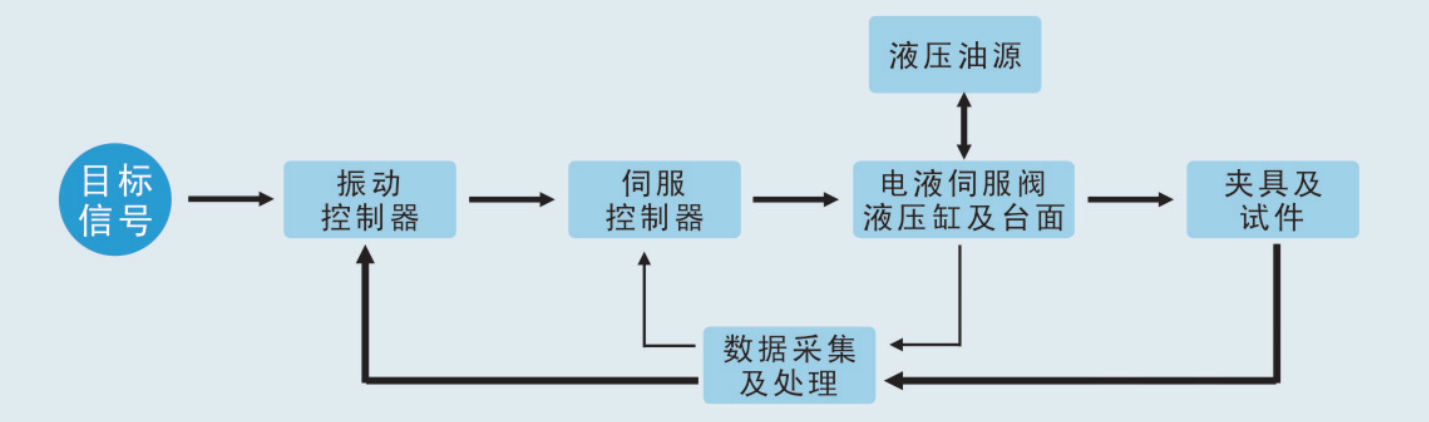

液压振动试验系统的主要工作原理是采用可控制的电液伺服阀，通过调节液压油的压力使作动装置产生往复振动。输入的电控信号经放大器进入伺服阀，伺服阀将与输入信号成比例的液压油输入液压缸，以驱动活塞并带动台面运动。液压振动试验系统能产生较大的推力和位移，并且在低频的时候也可以提供较大的激振力。
|
技术指标 |
HVS-1 |
HVS-2.5 |
HVS-5 |
HVS-10 |
HVS-20 |
HVS-50 |
|
正弦激振力(KN) |
10 |
25 |
50 |
100 |
200 |
500 |
|
额定负载(kg) |
300 |
500 |
1000 |
2000 |
4000 |
6000 |
|
频率范围(Hz) |
0.5-100 |
0.5-100 |
0.5-100 |
0.5-100 |
0.5-100 |
0.5-100 |
|
额定位移(mm) |
200 |
200 |
200 |
200 |
200 |
200 |
|
额定速度(m/s) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
额定加速度(m/s2) |
20 |
40 |
40 |
40 |
40 |
40 |
|
工作台面尺寸(mm) |
600×600 |
800×800 |
1000×1000 |
1500×1500 |
1500×1500 |
2000×2000 |
|
电源电压 |
三相380V，50-60H |
|||||
|
工作环境 |
温度0-40℃ 湿度≤80% |
|||||
|
执行标准 |
GBT21116-2007 JJG638-2015 |
|||||
