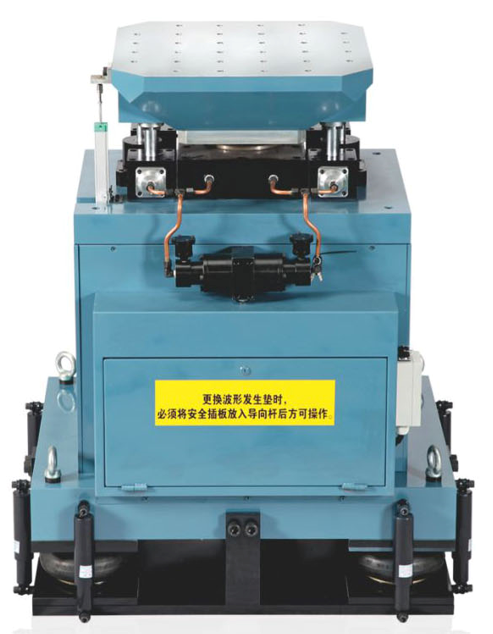

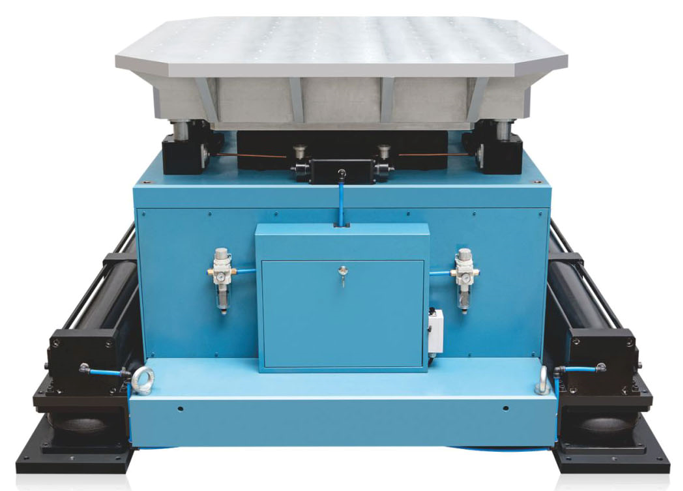

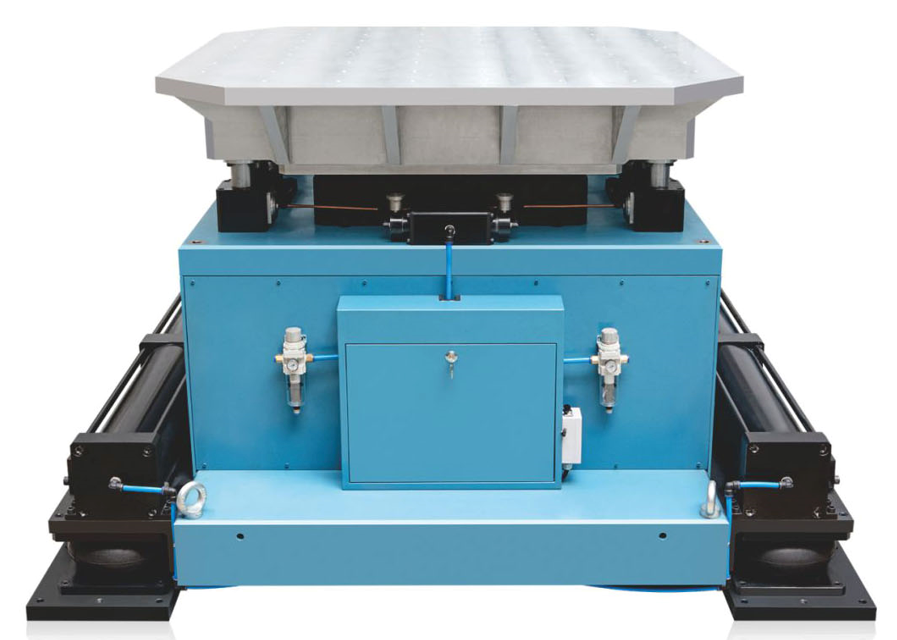

BIS 系列冲击试验台，是一种设计新颖、自动化程度高、操作简便、可靠性高的经济型冲击、碰撞试验设备。该系列产品满足冲击和碰撞测试的要求，可以执行常规的半正弦波、后峰锯齿波、梯形波等的冲击、碰撞试验。
|
技术型号 |
BIS400 |
BIS600 |
BIS700 |
BIS750 |
BIS800 |
BIS900 |
BIS1000 |
BIS1200 |
BIS1500 |
BIS1800 |
BIS2000 |
||
|
冲击参数 |
|||||||||||||
|
台面尺寸 (mm X mm) |
400 X 400 |
600 X 600 |
700 X 700 |
750 X 750 |
800 X 800 |
900 X 900 |
1000 X 1000 |
1200 X 1200 |
1500 X 1500 |
1800 X 1800 |
2000 X 2000 |
||
|
最大试验负载 (kg) |
50 |
50 |
100 |
200 |
300 |
500 |
600 |
800 |
1000 |
1500 |
1800 |
||
|
冲击峰值加速度范围（g） |
半正弦波 |
10-550 |
10-500 |
10-400 |
10-300 |
10-250 |
10-200 |
10-150 |
10-120 |
10-100 |
10-70 |
10-70 |
|
|
梯形波 |
15-50 |
15-50 |
15-50 |
15-50 |
15-50 |
15-40 |
15-40 |
15-30 |
15-30 |
15-30 |
15-30 |
||
|
后峰锯齿波 |
15-100 |
15-70 |
|||||||||||
|
脉冲持续时间(ms) |
半正弦波 |
1.4-40 |
1.5-40 |
2-40 |
2.5-40 |
3-50 |
3.5-40 |
4-40 |
4.5-40 |
6-40 |
6-40 |
6-40 |
|
|
梯形波 |
6-20 |
||||||||||||
|
后峰锯齿波 |
6-20 |
||||||||||||
|
冲击距离（mm） |
550 |
650 |
|||||||||||
|
最大速度变化量（m/s） |
6 |
5.8 |
5.6 |
5.4 |
5 |
4.5 |
3.6 |
3.6 |
3.0 |
3.0 |
3.0 |
||
|
碰撞参数 |
|||||||||||||
|
碰撞脉冲波形 |
半正弦波 |
||||||||||||
|
碰撞峰值加速度（g） |
5-250 |
5-180 |
5-150 |
5-150 |
5-120 |
5-90 |
5-80 |
5-60 |
- |
||||
|
碰撞脉冲持续时间（ms） |
1.5-25 |
2-25 |
2-25 |
3-25 |
3.5 |
4-25 |
4-25 |
4.5-25 |
- |
||||
|
冲击距离自动调整（mm） |
0-200 |
0-200 |
0-200 |
0-200 |
0-200 |
0-150 |
0-150 |
0-150 |
- |
||||
|
碰撞频次自动调整范围（次/分） |
1-100 |
1-100 |
1-100 |
1-90 |
1-90 |
1-80 |
1-80 |
1-70 |
- |
||||
|
最大速度变化量 (m/s) |
2.8 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
- |
||||
|
台体尺寸和重量 |
|||||||||||||
|
设备重量 (kg) |
1500 |
2100 |
2600 |
2800 |
3500 |
4000 |
6000 |
7000 |
15000 |
16000 |
18500 |
||
|
台体尺寸 LXDXH (mm) |
1000 x910 x1260 |
1040×800 ×1230 |
1180×900 ×1245 |
1180×900 ×1245 |
1180 ×900 ×1250 |
1200 ×960 ×1260 |
1780 ×1600 ×1425 |
1780 ×1600 ×1430 |
2510 ×1980 ×1535 |
2640 ×2200 ×1560 |
2910 ×2220 ×1600 |
||
|
使用环境 |
|||||||||||||
|
配置气源（m3/min/8kg/cm2） |
1.6 |
1.6 |
2.0 |
2.0 |
2x1.6(需要1m3储气罐) |
2x1.6(需要1m3储气罐) |
2.2x2(需要2m3储气罐) |
2.2x2(需要3m3储气罐) |
- |
||||
|
台体电源要求 |
220V±10%，单相AC，50Hz，2kVA |
||||||||||||
|
空压机电源要求 |
380V±10%，三相AC，50Hz |
||||||||||||
|
空压机消耗功率（KVA） |
11 |
11 |
11 |
15 |
15 |
22 |
22 |
22 |
22 |
22 |
22 |
||
|
温度范围 |
0℃-40℃ |
||||||||||||
|
湿度 |
≤90% (25℃) non-condensing |
||||||||||||
|
控制系统ASK01,测量系统MIS02 |
|||||||||||||
|
ASK01 + MIS02 |
冲击、碰撞试验控制和测量功能并打印试验报告 |
||||||||||||
|
满足标准 |
|||||||||||||
|
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18 and GJB360 (equivalent to MILSTD-810). |
|||||||||||||
